各類截止閥的工作原理

點擊次數：722更新時間：2020-05-06

截止閥，也叫截門閥。它在開閉過程中，密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。今天我們來介紹一下各類截止閥的工作原理。

截止閥工作原理

截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。

截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。

截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。

截止閥的分類

按通道方向分類

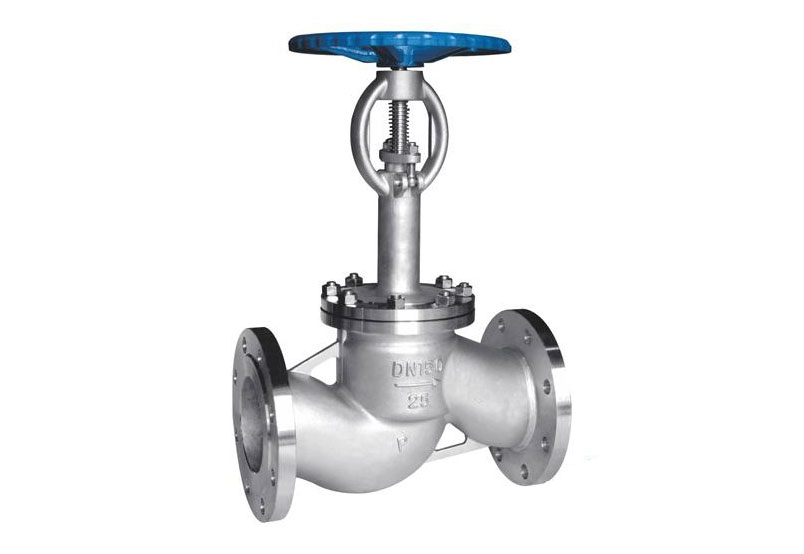

1、直通式截止閥

介質進出口通道在同一方向上，呈180°，流動狀態的破壞程度較小，通過閥門的壓力損失相對較小。

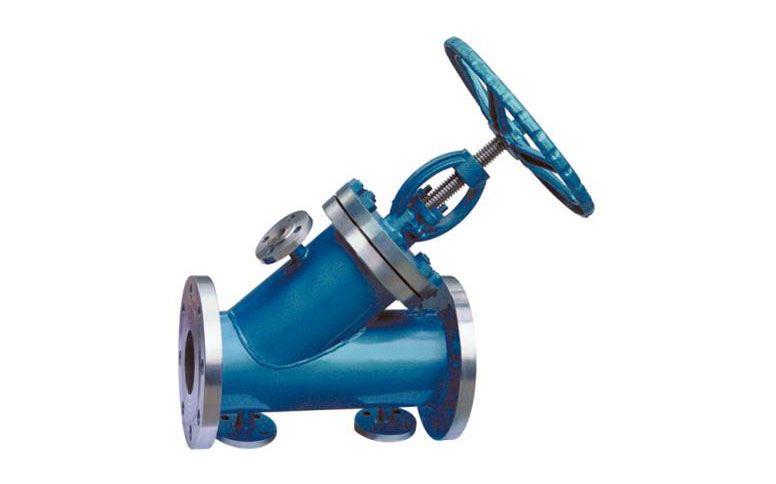

2、直流式截止閥

閥桿和通道形成一定角度，閥座密封面和進出口通道有一定角度，，流體幾乎不改變流動方向，是截止閥中流阻*小的。適合有結焦和固體顆粒的管路。

3、角式截止閥

介質進出口通道不在同一方向上，呈90°夾角，會產生一定的壓降，*大優點是可以安裝在管路系統的拐彎處，即節約彎頭，又方便操作。

按螺桿上螺紋位置分類

1、上螺紋閥桿截止閥

閥桿螺紋在殼體的外面，不與工作介質直接接觸，閥桿螺紋不受介質腐蝕，便于潤滑，操作省力。

2、下螺紋閥桿截止閥

閥桿螺紋在閥體內部，與工作介質直接接觸，閥桿螺紋易受介質腐蝕，且無法潤滑，多用在公稱直徑較小且介質工作溫度不高的場合。

按用途分類

1、襯氟截止閥

襯氟閥門又稱氟塑料襯里耐腐閥門，是將聚四氟乙烯樹脂（或型材經加工）采用模壓（或鑲嵌）方法置于鋼質或鐵質的閥門承壓件的內壁（同樣的方法適用于各類壓力容器及管路附件的內襯）或閥門內件的外表面，利用其在抗強腐蝕介質方面的獨特性能制做成各類閥門和壓力容器。

襯氟截止閥襯氟截止閥適用于在-50～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體，液體介質的管路上使用。

2、國標截止閥

國標截止閥是截止閥系列中*常用的產品，API美標截止閥美標截止閥執行ANSI和API標準，閥瓣和閥座的密封面采用不同硬度的司太立鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

3、針型閥

針型閥是一種小口徑儀表閥門，在儀表測量管道系統中起啟閉和精確的流量控制作用,主要有電站儀表系列、油田專用系列、美標系列等。

4、低溫截止閥

低溫截止閥通常指工作溫度低于 -110℃ 的閥門，廣泛應用于液化天然氣，液化石油氣體和其它低溫行業。

目前可制造適用溫度達 -196℃ 的截止閥，全部零件采用液氮進行低溫預處理，完全避免使用過程中密封變形泄露。

5、柱塞式截止閥

柱塞閥柱塞閥又名柱塞截止閥，其密封面采用徑向密封結構,由套在磨光柱塞上的兩個彈性密封圈通過閥體與閥蓋的連接螺栓施加在閥蓋上的載荷把柱塞周圍的彈性密封圈壓緊實現密封的截止閥門。

6、保溫夾套截止閥
