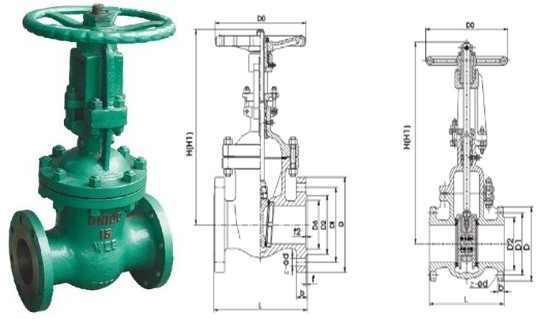

NKZ41H (NKZ44H)真空閘閥

產品名稱：真空閘閥

產品型號：NKZ41H NKZ44H

產品口徑：DN50～DN800

產品壓力：1.0-10.0Mpa

產品材質：鑄鋼、不銹鋼、合金鋼等

驅動方式:手動、電動、氣動、齒輪傳動。

NKZ41H (NKZ44H)真空閘閥真空法蘭閘閥說明：

閥體采用傳統外型設計，設計合理、閥門剛性好、通道流暢、流阻系數小。

密封面采用不銹鋼和硬質合金，使用壽命長。

填料采用柔性PTFE、密封可靠、操作輕便靈活。.

碳素鋼閥體內外表面進行防腐處理。

廣泛適用于石油化工、火力發電廠等油品、水蒸氣管網上。

NKZ41H (NKZ44H)真空閘閥真空閘閥的用途：

該閥門適用于工作溫度≤425℃（鉻鉬鋼材為≤550℃），工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

真空閘閥由普通手動閘閥改進而來，區別在于真空閘閥的填料密封處多加裝一個真空密封環，具有自脹壓緊作用。比普通閘閥的氣密封性能更好。真空閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。閘板有兩個密封面 , *常用的模式閘板閥的兩個密封面形成楔形、楔形角隨閥門參數而異 , 通常為 5°, 介質溫度不高時為 2°52' 。真空閘閥關閉時 , 密封面可以只依靠介質壓力來密封 , 即依靠介質壓力將閘板的密封面壓向另一側的閥座來保證密封面的密封，這就是自密封。大部分閘閥是采用強制密封的 , 即閥門關閉時，要依靠外力強行將閘板壓向閥座 , 以保證密封面的密封性。真空閘閥的閘板隨閥桿一起作直線運動的，叫升降桿閘閥（亦叫明桿閘閥）。通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動 , 也就是將操作轉矩變?yōu)椴僮魍屏?。開啟閥門時，當閘板提升高度等于閥門通徑的1：1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的。實際使用時，是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。為考慮溫度變化出現鎖死現象 , 通常在開到頂點位置上 , 再倒回 1/2－1圈 , 作為全開閥門的位置。

NKZ41H 真空閘閥安裝與使用

1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； 2.各連接部位螺栓，要求均勻擰緊； 3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； 4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； 5.用戶在安裝閥門時，必須預留閥門驅動的必要空間； 6.驅動裝置的接線須按線路圖進行； 7.閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

NKZ41H (NKZ44H)真空法蘭閘閥主要性能規范

公稱壓力PN/MPa	試驗壓力/MPa
公稱壓力PN/MPa	殼體強度試驗	上密封試驗	密封試驗
1.0	1.5	1.1	1.1
1.6	2.4	1.8	1.8
2.5	3.8	2.8	2.8
4.0	6.0	4.4	4.4
6.4	8.6	7.0	7.0
10.0	15.0	11.0	11.0

NKZ41H (NKZ44H)真空法蘭閘閥使用范圍

產品類型	適用介質	適用溫度/℃
NKZ41H NKZ44H NKZ944H-C型 NKZ941H	水、蒸汽、空氣	≤425
NKZ41H(Y) NKZ44H(Y)-I型 NKZ944H(Y)-I型 NKZ941H(Y)	水、蒸汽、空氣	≤550
NKZ41W(Y) NKZ44W(Y)-P型 NKZ944W(Y)-P型 NKZ941W(Y)	弱腐蝕性介質	≤200

NKZ41H (NKZ44H)真空法蘭閘閥主要零件材料

零件名稱	閥體、閥蓋	閥桿	閘板	密封面	閥桿螺母	填料
NKZ44H NKZ41H-C型 NKZ944H-C型 NKZ941H	WCB	2Crl3	25	H：合金鋼	鋁青銅	膨脹復合石墨
NKZ44 NKZ41Y-I型 NKZ944-I型 NKZ941	鉻鉬鋼	20CrlMo1VA 38CrMoAlA	鉻鉬鋼	Y：硬質合金
NKZ41W(Y) NKZ44W(Y)-P型 NKZ944W(Y)-P型 NKZ941W(Y)	CF8	F304	CF8	H：合金鋼

NKZ41H (NKZ44H) 1.0Mpa主要尺寸及重量

公稱通徑	主要外形尺寸和連接尺寸/mm								閥門重量
公稱通徑	L	H	D	D1	D2	b	f	z-d	閥門重量
50	250	345	160	125	1OO	16	3	4-18	28
65	270	395	180	145	120	18	3	4-18	40
80	280	425	195	160	135	20	3	4-18	55
100	300	51O	215	180	155	20	3	8-18	72
125	325	570	245	21O	185	22	3	8-18	106
150	350	725	280	240	21O	24	3	8-18	146
200	400	820	335	295	265	26	3	8-18	220
250	450	890	390	350	320	28	3	12-23	315
300	500	1070	440	400	368	28	3	12-23	398
350	550	1320	500	460	428	30	4	16-23	530
400	600	1450	565	515	482	32	4	16-25	690
450	650	1560	615	565	532	32	4	20-25	870
500	700	1720	670	620	585	34	4	20-25	1080
600	800	1880	780	725	685	36	5	20-30	1350
700	900	2085	895	840	800	40	5	24-30	1950
800	1OOO	2590	101O	950	905	44	5	24-34	2500

NKZ41H (NKZ44H) 1.6Mpa主要尺寸及重量

公稱通徑	主要外形尺寸和連接尺寸/mm								閥門重量
公稱通徑	L	H	D	D1	D2	b	f	z-d	閥門重量
50	250	345	160	125	1OO	16	3	4-18	28
65	270	395	180	145	120	18	3	4-18	40
80	280	425	195	160	135	20	3	8-18	58
100	300	51O	215	180	155	20	3	8-18	75
125	325	570	245	21O	185	22	3	8-18	110
150	350	725	280	240	21O	24	3	8-23	150
200	400	820	335	295	265	26	3	12-23	223
250	450	890	405	355	320	30	3	12-25	326
300	500	1070	460	41O	375	30	3	12-25	432
350	550	1320	520	470	435	34	4	16-25	572
400	600	1450	580	525	485	36	4	16-30	740
450	650	1560	640	585	545	40	4	20-30	955
500	700	1720	705	650	608	44	4	20-34	1195
600	800	1880	840	770	718	48	5	20-41	1455
700	900	2085	g1O	840	788	50	5	24-41	211O
800	1OOO	2590	1020	950	898	52	5	24-41	2630

NKZ41H (NKZ44H) 2.5Mpa主要尺寸及重量

公稱通徑	主要外形尺寸和連接尺寸/mm								閥門重量
公稱通徑	L	H	D	D1	D2	b	f	z-d	閥門重量
50	250	345	160	125	100	20	3	4-18	30
65	270	395	180	145	120	22	3	8-18	43
80	280	425	195	160	135	22	3	8-18	60
100	300	510	230	190	160	24	3	8-23	79
125	325	570	270	220	188	28	3	8-25	114
150	350	725	300	250	218	30	3	8-25	157
200	400	820	360	310	278	34	3	12-25	243
250	450	890	425	370	332	36	3	12-30	345
300	500	1070	483	430	390	40	4	16-30	455
350	550	1320	550	4g0	448	44	4	16-34	615
400		1450	610	550	505	48	4	16-34	7g4
450	650	1560	660	600	555	50	4	20-34	1018
500	700	1720	730	660	61O	52	4	20-41	1250
600	800	1880	840	770	718	56	5	20-41	1528
700	900	2085	955	875	815	60	5	24-48	2265
800	1000	2590	1070	990	930	64	5	24-48	2847

NKZ41H (NKZ44H) 4.0Mpa主要尺寸及重量

公稱通徑	主要外形尺寸和連接尺寸/mm								閥門重量
公稱通徑	L	H	D	D1	D2	b	f	z-d	閥門重量
50	250	345	160	125	100	20	3	4-18	35
65	270	395	180	145	120	22	3	8-18	49
80	280	425	195	160	135	22	3	8-18	65
100	300	510	230	190	160	24	3	8-23	87
125	325	570	270	220	188	28	3	8-25	124
150	350	725	300	250	218	30	3	8-25	172
200	400	820	375	320	282	38	3	12-30	275
250	450	890	445	385	345	42	3	12-34	392
300	500	1070	51O	450	408	46	4	16-34	515
350	550	1320	570	510	465	52	4	16-34	684
400	600	1450	655	585	535	58	4	16-41	902
