水力控制閥-300X緩閉式止回閥

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到*佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。
本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。

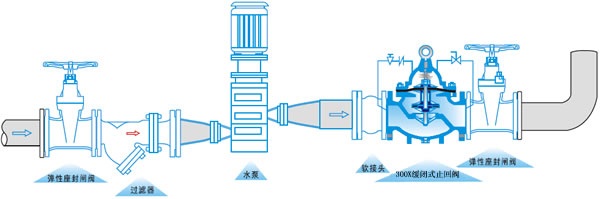

本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理
當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因為針閥開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。
當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

主要技術參數

公稱壓力(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

主要零件材料

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

部件列表
1、針閥2、主閥3、球閥4、壓力表5、單向閥

主要外形連接尺寸

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	180	282	200	172	106	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	180	282	200	172	106	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	240	320	210	265	210	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	240	320	210	265	210	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	250	330	215	310	215	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	285	350	220	350	245	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	360	410	230	460	305	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	400	420	245	520	365	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	455	430	260	570	415	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	585	440	280	695	510	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	650	450	300	780	560	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	800	460	320	902	658	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	860	470	340	1025	696	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	960	480	360	1080	735	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	1075	530	395	1030	610	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	665	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48
