水力控制閥-BFDG7M41HR管力閥

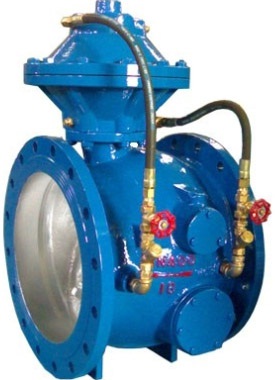

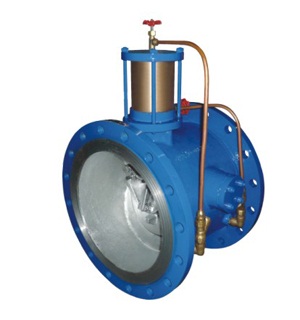

管力閥是水泵出口繼老式手動控制閥、液控蝶閥、多功能水力閥與液力自動閥等控制閥門后的第五代新產品。通過對閥門的流體設計，形成直線型流道，能耗低、運行穩，密封效果好，它兼具電動閘閥、電動蝶閥以及止回閥的功能，通過提高快關時間，能更好地消除水錘危害，保護水泵及管網系統安全。管力閥主要用于自動化給排水泵站的離心泵、混流泵和軸流泵出水管道，設計有活塞式與膜片式兩種控制裝置，可分別適用于清水、原水類介質和污水、渣漿水類介質；可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能；在產品類型上，公司開發有普通型、回水低壓型、污水型等五種規格，以滿足不同客戶不同工況的需求。由于結構緊湊，體積小，重量輕，特別適用于大口徑管路系統?？蓮V泛應用于電力、環保、冶金、石化、水司、市政、食品等行業供、排水系統、污水泵房、化工流體等的輸送系統，是當前國內外結構*新穎、性能*先進、運行*可靠的泵站新型控制設備。

特點

（1）本閥門由上下碳鋼閥體，橡膠管套、大小閥桿閘板、上下導柱等零件組成。
（2）工作原理：當順轉手輪時，使大小閥桿同時帶動上下茬板、壓縮管套、進行關閉,反之即行開啟。這樣，閘板在導柱之間上下往復完成閥門開閉工作。

應用工況

在泥沙和雜物較多的一些工況（如黃河水質，污水處理系統等），閥門控制管路容易被堵塞，導致閥門失靈；大的雜物還容易把閥板卡住，導致閥門密封不嚴；還有一些特殊工況，閥門開關時水錘很大，導致閥門開關時響聲巨大，甚至造成事故。

主要技術參數

公稱通徑DN(mm)	適用溫度℃	適用介質	流阻系數	*低工作壓力(Mpa)
DN150-DN2000	0-80	泥污、污水油品、海水	0.3-1.1	≥0.1
關閥時間(可調)	開閥時間(可調)	結構長度標準	法蘭標準	泄漏量
快關1-3秒慢關5-90秒	20-60秒	GB2221-89	GB/T79-94	GB/T13927-92

主要零件材料

零件名稱	閥體	閥心	閥軸	密封面	填料
材料名稱	球墨鑄鐵	球墨鑄鐵	不銹鋼	丁腈橡膠	O型密封圈
	碳鋼	碳鋼	不銹鐵
	不銹鋼	不銹鋼

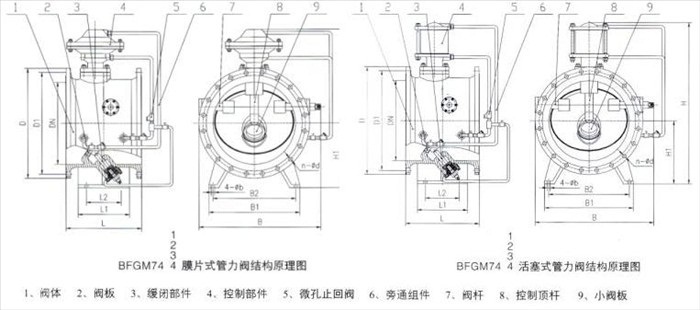

主要外形尺寸

公稱通徑	長度	外形尺寸（參考值）								連接尺寸（標準值）
公稱通徑	長度	外形尺寸（參考值）								1.6 Mpa			2.5 Mpa
毫米	L	L1	L2	H	H1	B	B1	B2	n-b	D	D1	n-d	D	D1	n-d
200	190			520		355				340	295	12-22	360	310	12-26
250	250			580		420				405	355	12-26	425	370	12-30
300	270			710		490				460	410	12-26	485	430	16-30
350	290			770		560				520	470	16-26	555	490	16-33
400	406			830		625				580	525	16-30	620	550	16-36
450	432			870		685				640	585	20-30	670	600	20-36
500	457			930		720				715	650	20-33	730	660	20-36
600	508			1090		910				840	770	20-36	845	770	20-39
700	610	300	240	1260	520	1050	760	650	4-30	910	840	24-36	960	875	24-42
800	660	360	220	1440	600	1170	820	720	4-30	1025	950	24-39	1085	990	24-48
900	711	420	300	1535	650	1315	950	820	4-30	1125	1050	28-39	1185	1090	28-48
1000	811	460	350	1750	700	1460	1040	900	4-36	1255	1170	28-42	1320	1210	28-55
1200	850	500	410	1960	800	1580	1240	1070	4-36	1485	1390	32-48	1530	1420	32-55
1400	950	620	500	2250	900	1900	1400	1250	4-36	1685	1590	36-48	1755	1640	36-60
1600	1100	750	600	2500	1020	2100	1520	1300	4-36	1930	1820	40-55	1975	1860	40-60
1800	1200	850	680	2820	1150	2400	1620	1400	4-36	2130	2020	44-56	2195	2070	44-68
2000	1300	980	820	3150	1250	2750	1800	1550	4-48	2345	2230	48-60	2415	2280
