真空焊接截止閥型號：NKJ61H

產品名稱：真空焊接截止閥

產品型號：NKJ61H

產品口徑：DN10-150

產品壓力：1.0-10.0Mpa

連接形式分法蘭、焊接兩種

產品材質：鑄鋼、不銹鋼、合金鋼等

驅動方式有手動、電動兩種。

真空截止閥結構特點及用途

1.真空截止閥主體采用鑄鍛結構，具有平行雙密封副半強制雙向密封，密封到位運動和楔形塊楔緊運動分步作用實現零泄漏.

2.真空截止閥密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
3.真空截止閥結構簡單、緊湊、檢修方便，使用壽命長。

4.真空截止閥閥蓋填料室設有真空密封結構，具有自脹壓緊作用，并且密封采用高強膨脹材料密封，使系統與大氣完全隔離，具有很好的系統氣密性。
5. 該閥門適用于工作溫度≤425℃和≤550℃，工作介質為水、蒸汽或空氣的管路上，作為啟閉裝置；尤其適用于火電廠汽機冷凝和真空負壓系統，起真空隔離密封作用。

NKJ61H高壓真空截止閥結構型式

產品類型	殼體強度試驗/MPa	上密封試驗/MPa	密封試驗/MPa	適用介質	適用溫度/℃
NKJ61H-40	6.0	4.4	4.4	水、蒸汽、空氣	≤425
NKJ61H-64	96	7.0	7.0
NKJ61H-100	15.0	11.0	11.0
NKJ61Y-40l	6.0	4.4	4.4	水、蒸汽、空氣	≤550
NKJ61Y-64l	9.6	7.0	7.0
NKJ61Y-100I	15.0	11.0	11.0

NKJ61H高壓真空截止閥主要零件材料

零件名稱	閥體、閥蓋	閥桿	閥瓣	密封面	閥桿螺母	填料
NKJ61H-C型	25或WCB	鉻不銹鋼	鉻不銹鋼	H：合金鋼	鋁青銅	膨脹復合石墨
NKJ61Y-l型	鉻鉬鋼	38CrMoAlA	12CrlMo 1VA	Y：硬質合金
NKJ61W-P型	CF8	F304	F304	H：合金鋼

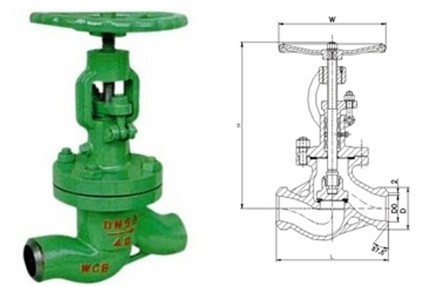

NKJ61H高壓真空截止閥連接尺寸

公稱通徑DN(mm)	尺寸					重量
公稱通徑DN(mm)	L	D1	D2	H	D0	重量
10	130	10	28	272	120	5
15	130	15	41	272	120	6
20	150	20	44	280	120	6
25	160	25	52	332	160	8
32	190	32	64	342	160	10
40	200	40	75	395	200	16
50	230	50	75	431	240	23
65	290	65	103	457	280	32
80	310	80	116	505	320	43
100	350	100	140	549	360	58
125	400	125	171	621	400	94
150	480	150	198	705	400	119
200	600	200	254	828	400	165
